高效過濾器檢測檢漏方法

目前國內高效過濾器檢測檢漏主要依據GB/T 13554-2008《高效空氣過濾器》、GB/T 14295-2008《空氣過濾器》、JB/T 6417-1992《空調用空氣過濾器》、GB/T 6165-2008《高效空氣過濾器性能試驗方法 過濾效率和阻力》，檢測方法包括鈉焰法、油霧法和計數法三種，以鈉焰法為基準方法。從國際上高效過濾器檢測標準的演變過程可以看出，高效空氣過濾器測試方法主要有鈉焰法、油霧法、DOP法、熒光法和粒子計數法。

（1）鈉焰檢測檢漏法：
鈉焰法于1969年起源于英國，歐洲部分國內在20世紀70~90年代實行，是我國現行的我國標準方法之一。它的測試塵源為多分散相氯化鈉鹽霧，“量”為含鹽霧燃燒時氫氣火焰的亮度。

鹽水在壓縮空氣的攪動下飛濺，經干燥形成微小鹽晶體顆粒并進入風道，在過濾器前后分別采樣，含鹽霧氣樣使氫氣火焰的顏色變藍、亮度增加，以火焰的亮度來判斷空氣的鹽霧濃度，并以此確定過濾器對鹽霧的過濾效率，主要檢測儀器為火焰光度計。鈉焰法的相關標準有：英國BS3928-1969，歐洲Eurovent4/4，中國GB6165-85。該方法只能檢測靈敏度不高，不能對超高效過濾器檢測。

（2）油霧檢測檢漏法：
油霧法起源于德國，中國和前蘇聯也實行。測試塵源為油霧，“量”為含油霧空氣的濁度，以過濾器前后氣樣的濁度差別來判斷過濾器對油霧顆粒的過濾效率。德國規定使用石蠟油，油霧粒徑為0.3~0.5µm。

中國標準規定油霧平均重量直徑為0.28~0.34µm，對油的種類未做具體規定。相關的標準有：中國GB6165-85，德國DIN24184-1990。油霧法在檢測過濾器時，容易對過濾器造成損傷，且不能直接讀值，浪費時間。

目前德國油霧法已成為歷史，德國于1993 年率先頒布了以計數法為檢測方法的國家標準，歐洲標準EN-1822就是在德國標準的基礎上制定的。我國目前只有少數軍工單位使用該方法。

（3）DOP檢測檢漏法：
DOP法1956年起源于美國，曾被許多國家采用，中國國家標準中也已采用，這種方法曾經是國際上測試高效過濾器最常用的方法。它的測試塵源為0.3m單分散相鄰苯二甲酸二辛酯（DOP）液滴，也稱為“熱DOP”，“量”為含DOP空氣的渾濁程度。

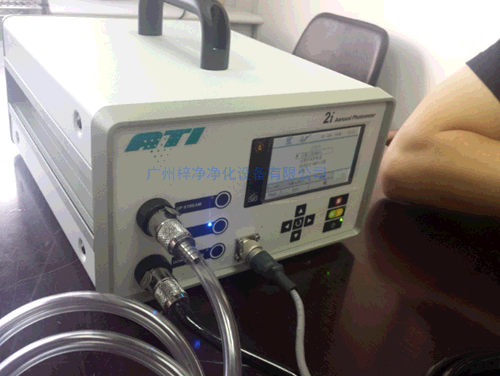

DOP液體加熱成蒸汽，蒸汽在特定的條件下冷凝成微小液滴，去掉過大和過小的液滴后留下0.3µm左右的顆粒，進入風道，通過測量過濾器前后氣樣的濁度，并由此判斷過濾器對0.3µm粉塵的過濾效率。測量儀器主要是光散射式光度計（photometer）。相關標準有：MIL-STD-282-1956。

（4）熒光檢測檢漏法：
熒光法只有法國使用，熒光法的測試塵源為噴霧器產生的熒光素鈉粉塵。測試方法是首先在過濾器前后采樣，然后用水溶解采樣濾紙上的熒光素鈉，再測量含熒光素鈉水溶液在特定條件下的熒光亮度，亮度反應粉塵的重量，由此計算出過濾器的過濾效率。

法國早已不用熒光法，他們也將歐洲標準化協會的計數法定為國家標準，目前一些核工業系統現場檢測過濾器也采用熒光法。

（5）粒子計數檢測檢漏法：
該方法在歐洲通用，美國超高效過濾器測試方法也比較類似，是目前國際上的主流測試方法。塵源為多分散相液滴，或確定粒徑的固體粉塵。

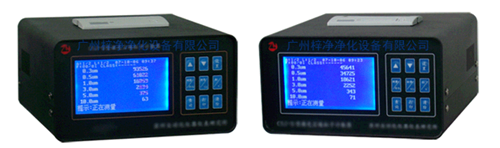

有時，過濾器廠商要按照用戶的特殊要求，使用大氣粉塵或其他特定粉塵。若測試中使用的是凝結核計數器，就必須使用粒徑已知的單分散相試驗塵源。主要測量儀器為大流量激光粒子計數器或凝結核計數器（CNC）。

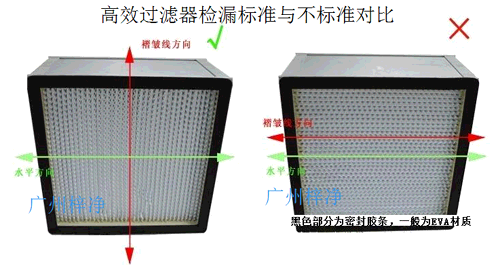

用計數器對過濾器的整個出風面進行掃描檢驗，計數器給出每點的粉塵的個數，還可以比較各點的局部效率。

歐洲人的經驗表明，對于高效過濾器，最易穿透的粉塵粒徑在0.1µm~0.25µm之間的某一點，先確定測試條件最易穿透粉塵粒徑，然后連續掃描測量過濾器對該粒徑粉塵的過濾器效果，歐洲人將這種方法稱為MPPS法。

美國標準規定只測量0.1~0.2µm區間的顆粒。MPPS法其實也是粒子計數法，因為其所用的檢測儀器為粒子計數器或凝結核粒子計數器。該方法的相關標準有：歐洲EN1882-1998~2000，美國IES-RP-CC007.1-1992。

一般來講在做氣溶膠光度計掃描法時，其上游的濃度是做顆粒計數器掃描時的100到1000倍。（摘自：EN-SIO-14644-3-B.6.1.2）

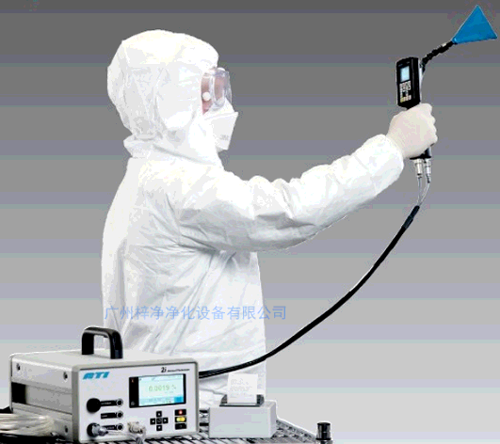

氣溶膠光度計掃描法（photometer scanning）與顆粒計數器掃描法（particle counter scanning）做為高效過濾器檢漏測試都可行并有相關測試標準，但測試結果沒有直接的可比性。（摘自：EN-SIO-14644-3-B.6.1.1）。
